« Le cycle de l’eau expliqué »

En parcourant Sa-piscine, vous pourrez trouver des articles sur tous les constituants de votre système de filtration. Des skimmers aux buses de refoulement, de la bonde de fond aux filtres en passant par la pompe, tous ces éléments ont fait l’objet d’un ou plusieurs articles.

Il est donc temps maintenant de les réunir tous, pour vous expliquer comment ils fonctionnent ensemble. Effectivement chacun a un rôle bien précis dans le système hydraulique de votre piscine et tous ensemble ils permettent de mettre en oeuvre le cycle de l’eau.

Le cycle de l'eau

Le cycle de l’eau

1/ Pourquoi créer un cycle de l’eau

Même si sa mise en oeuvre peut paraître un peu complexe, le principe même de votre système de filtration est relativement simple. Vous pourrez le constater dans la suite de cet article.

Pour commencer, une chose qui est peut-être évidente pour une grande majorité d’entre vous, mais qu’il n’est sûrement pas inutile de rappeler.

Le circuit hydraulique de votre piscine est un circuit fermé.

En fonctionnement normal, c’est donc la même eau qui passe et repasse continuellement dans ce circuit.

Pourquoi créer ce cycle de l’eau ?

La finalité est de vous permettre d’avoir une eau toujours propre et saine en la faisant passer dans un système de filtration et de traitement intégré au sein du circuit hydraulique. C’est ce cycle qui vous permet d’avoir une eau de qualité.

2/ 1ère partie, l’aspiration

La 1ère étape consiste à récupérer l’eau de votre piscine pour l’envoyer vers le système de filtration.

Pour ce faire, plusieurs équipements ont été installés sur votre bassin.

  • Le premier est le skimmer.

Positionné juste au-dessous de la ligne d’eau, il permet d’écrémer la surface du bassin. C’est effectivement dans cette partie que se trouvent la majorité des pollutions, des débris. Ces derniers sont ensuite retenus dans un panier, positionné dans le skimmer, qu’il vous faudra vider régulièrement. Dans le cas des piscines à débordement, la reprise de l’eau de surface n’est pas assurée par un ou des skimmers, mais tombe directement dans un bac-tampon. Même si la mise en oeuvre est différente, le principe théorique, récupérer les débris flottant en surface, reste le même.

  • Le second équipement permettant de récupérer l’eau de votre bassin est la bonde de fond.

Comme son nom l’indique, elle est située au fond de votre bassin et permet la récupération des déchets qui ne sont pas restés en surface. Mais pas seulement. Elle aspire également l’eau la plus froide. Engendrant ainsi un brassage elle participe à l’optimisation de l’homogénéité de la température. De la même manière, elle permet une répartition plus équitable des produits de traitement que vous aurez intégrés dans l’eau. Elle peut encore avoir une dernière fonction. De par sa position, le point le plus bas du bassin, elle sert également à la vidange du bassin lorsque c’est nécessaire.

  • Un 3ème équipement, la prise balai, intègre également cette partie aspiration.

Vous pourrez y relier votre balai, manuel ou automatisé, afin de récupérer les débris ou poussières  qui jonchent le fond de votre piscine.

Après avoir traversé ces différents équipements, l’eau passera par un réseau de canalisations avant de rejoindre votre pompe. C’est d’ailleurs elle qui provoque l’aspiration nécessaire à créer ce mouvement dans cette 1ère partie du cycle de l’eau.

3/ 2ème partie, le refoulement

Arrivée à la pompe, l’eau traversera tout d’abord un pré-filtre de pompe.

Son rôle ?

Retenir les débris qui seraient passés au travers du panier de skimmer, ou qui viendraient de la bonde de fond, voir de votre balai manuel.

L’eau va alors traverser votre pompe pour être refoulée en direction de votre filtre.

Son rôle à lui sera de retenir les impuretés afin de garantir une eau propre. Pour une filtration efficace, le couple pompe / filtre devra être correctement calibré. Ainsi le débit de la pompe devra être adapté à celui admissible par le filtre.

Pour continuer à suivre notre circuit de l’eau, c’est maintenant qu’interviennent les divers appareils permettant de chauffer l’eau de votre bassin. Que vous ayez opté pour une pompe à chaleur, un réchauffeur électrique, un chauffage solaire ou encore un échangeur thermique c’est donc après le filtre que vous devrez l’installer.

Pour finir, juste avant de retourner dans le bassin, on y associera le traitement, si bien sûr vous êtes équipé d’un système automatisé.

Après toutes ces étapes, votre eau retournera dans votre piscine, par le biais des refoulements.

A ce moment-là, le cycle n’est pas tout à fait fini.

[php snippet=5]

En effet, elle devra encore traverser le bassin pour rejoindre le skimmer qui sera idéalement positionné sur la paroi opposée aux refoulements. De cette façon, l’eau traversera tout le bassin avant de retourner dans le circuit de filtration.

C’est bien l’objectif, afin de supprimer les zones ou l’eau ne serait pas en mouvement et qui sont donc propices au développement des algues et bactéries.

Maintenant que l’eau retourne dans le skimmer ou la bonde de fond, la boucle et bouclé.

Ainsi, pour une qualité d’eau optimum, l’intégralité de l’eau de votre bassin devra avoir effectué ce cycle et donc être filtrée et traité de 3 à 6 fois par jour.

Comme vous avez pu le constater, une bonne circulation de l’eau est essentielle. C’est la garantie que le filtrage et le nettoyage agiront pleinement dans chaque partie de la piscine. De plus, les produits assurant la désinfection seront alors efficacement brassés et diffusés partout.

Vous avez des remarques, des questions sur le cycle de l’eau ?

La zone de commentaires ci-dessous et faite pour ça. Alors, n’hésitez pas.

A bientôt.

Cet article vous a été utile ou vous a plu ?



Mon souhait est de vous apporter de l’information utile et accessible à tous.

Si cet article n’a pas répondu à vos attentes, n’hésitez pas à m’en faire part dans les commentaires ci-dessous ou à l’aide la page Contactez-moi.

Vos remarques m’aideront à vous proposez des articles toujours plus en adéquation avec vos attentes.

Vous avez aimé l'article ?

Crédit photos : © Hayward.fr

[php snippet=2]

« La vanne 6 voies expliquée en détail, suite et fin »

Je sais que vous êtes des lecteurs assidus. Aussi comme vous avez lu le précédent article, vous connaissez donc l’utilité des 3 premières positions de la vanne 6 voies. Sans plus attendre, je vais donc passer à la présentation des autres possibilités offerte par cet élément indispensable au bon fonctionnement de votre système de filtration.

1/ Les 3 dernières positions

1-1/ La position rinçage (ou rinse)

Après chaque « lavage », la dernière position du précédent article, il vous faudra toujours effectuer un rinçage de votre filtre. L’utilité de cette position est de refaire circuler l’eau dans le sens normal du filtre, à savoir du haut vers le bas.

Cependant, le but de cette opération est d’éviter d’envoyer de l’eau encore sale, des canalisations vers votre bassin.

De ce fait, tout comme pour le lavage, l’eau est directement envoyée dans les égouts.

Cette position permet également de remettre en place, de re-tasser, le sable qui a été soulevé lors du lavage. Cette opération dure en général entre 10 et 20 secondes.



 la vanne 6 voies : rinçage

vanne 6 voies schéma rinçage

vanne 6 voies schéma rinçage



1-2/ La position vidange ou égout (ou waste)

Plusieurs raisons peuvent vous amener à réaliser une vidange partielle ou totale de l’eau de votre piscine.

  • lorsque l’équilibre de l’eau n’est plus assuré, à cause d’un surdosage de stabilisant par exemple bloquant l’action du chlore,
  • lors d’un mauvais dosage de produits,
  • lors du renouvellement d’une partie de l’eau de votre bassin, 1/3 de l’eau chaque année, afin de pouvoir toujours bénéficier d’une eau qualité,
  • ou lors de la réalisation de votre hivernage, s’il est passif. Il vous faut alors baisser le niveau d’eau pour purger les canalisations et mettre en place les bouchons d’hivernage.

C’est cette position qui va vous permettre de réaliser cette opération avant de procéder au renouvellement de l’eau que vous aurez évacué.

L’eau est alors directement envoyée à l’égout sans passer par le filtre.

Lors de l’utilisation de cette position, seule la vanne de la bonde fond est ouverte. Celles des skimmers et de la prise balai sont fermées. Il serait dommage de désamorcer votre pompe en aspirant de l’air une fois le niveau d’eau passé sous celui des skimmers ou de la prise balai.

Cette position de la vanne 6 voies vous sera également très utile pour réaliser le nettoyage d’une piscine très sale. Dans ce cas, lorsque vous passez le balai hydraulique, qu’il soit manuel ou automatique, il est plus intéressant d’évacuer directement les saletés dans les égouts.

Effectivement, en vous mettant en position filtration, les nombreuses saletés vont rester dans le filtre et l’encrasser. Au final vous serez amené à faire un lavage du filtre. Autant dans ce cas, évacuer directement les saletés dans l’égout, sans prendre le risque de colmater le filtre.

Attention, comme pour le lavage, cette opération vous fera consommer une certaine quantité d’eau. Vous serez ensuite peut-être obligé de refaire un appoint.



la vanne 6 voies : égout

vanne 6 voies schéma égout

vanne 6 voies schéma égout

1-3/ La position fermée ou arrêt (ou closed)

Le nom indique clairement sa fonction : la vanne est fermée et ne permet aucun passage de l’eau dans le filtre.

C’est une position qui n’existe que sur les vannes 6 voies. Certains systèmes de filtration, notamment pour des piscines hors sol ne comportent que 5 positions. Dans ce cas c’est cette position « fermée » qui est absente.



 la vanne 6 voies : fermé

vanne 6 voies schéma fermée

vanne 6 voies schéma fermée

L’intérêt de cette position ?

  • En bloquant la circulation de l’eau, elle permet de procéder plus facilement au nettoyage du pré-filtre de pompe, sans être obligé de vider la cuve du filtre.
  • La 2ème utilitée de cette position réside dans le fait qu’elle permet de fermer le système de filtration lors d’un hivernage passif. Dans la pratique, c’est rarement le cas. Il est préférable, pendant cette période, de mettre la vanne 6 voies entre 2  positions afin d’éviter d’abimer le joint étoile. Pour plus de précision concernant l’hivernage, je vous invite à lire cet article.

Attention : Il est impératif de ne jamais mettre la pompe en marche lorsque la vanne 6 voies, ou les autres vannes d’ailleurs, sont en position fermées.



2/ Ce qu’il faut retenir de la vanne 6 voies

  • Ne manipulez JAMAIS votre vanne 6 voies lorsque votre pompe de filtration est en fonctionnement. Il faut donc arrêter votre pompe, manipuler votre vanne, et ensuite seulement vous pouvez remettre votre pompe en route. Si vous ne respectez pas cette procédure, vous risquez d’endommager irrémédiablement votre joint étoile.
  • Si votre vanne est en position fermée, ne jamais mettre en route votre pompe de filtration.
  • En fonctionnement normal, surveillez régulièrement le degré de saturation de votre filtre. Vous aurez accès à cette information grâce au manomètre de pression situé en haut de la cuve du filtre. Plus la pression est forte, plus votre filtre est encrassé. Si la pression atteins 1,3 bars (1,3kg/cm2) il est temps d’effectuer la procédure de lavage de votre filtre.
  • Dans ces 2 articles sur la vanne 6 voies, le terme égout désigne l’évacuation des eaux de vidange.  Selon le cas, vous serez autorisés ou non à relier cette sortie aux égouts de votre ville. Vérifiez bien cette possibilité avant de faire vos raccordements.

[php snippet=5]

3/ Vannes 4 voies, 5 voies, 6 voies, 7 voies, … Je ne m’en sors plus !

Pas de panique, il n’y a rien de compliqué à tous ça.

  • La vanne 6 voies : C’est la plus courante. Avec ces 2 articles, vous la connaissez maintenant dans les moindres détails.
  • La vanne 4 voies : Elle équipe surtout les piscines hors sol. Elle ne comportera ni de position « égout », ni de position « fermée ».
  • La vanne 5 voies : Elle ne sera pas équipée de la position « fermée ».
  • La vanne 7 voies : C’est une vanne 6 voies qui comportera en plus, une position hivernage, permettant d’éviter la compression du joint étoile durant cette période (hivernage passif bien évidemment).

Encore des points à éclaircir ? Des questions ?

N’hésitez pas à utiliser le formulaire de commentaires ci-après.

Cet article vous a été utile ou vous a plu ?



Mon souhait est de vous apporter de l’information utile et accessible à tous.

Si cet article n’a pas répondu à vos attentes, n’hésitez pas à m’en faire part dans les commentaires ci-dessous ou à l’aide la page Contactez-moi.

Vos remarques m’aideront à vous proposez des articles toujours plus en adéquation avec vos attentes.

Vous avez aimé l'article ?

D’avance merci 😉

Crédit photos : © evolution-piscine.com

[php snippet=2]

« La vanne 6 voies expliquée en détail »

Si votre système de filtration est équipé d’un filtre à sable, à diatomées, ou à zéolite, vous êtes donc forcément doté de cet équipement. En fonction de votre filtre, 2 cas de figure peuvent se présenter à vous.

  • Soit la vanne 6 voies va se trouver sur le dessus du filtre, on parle alors de « vanne top »,
  • ou alors elle sera sur le côté et dans ce cas on parle de « vanne side ».

Pour les diatomées, elle sera toujours sur le côté.

L’intérêt d’une vanne side par rapport à une vanne top consiste simplement à permettre un accès plus aisé au média filtrant ou pour faciliter la maintenance du filtre.

Mais quel que soit sa position, le fonctionnement restera le même.

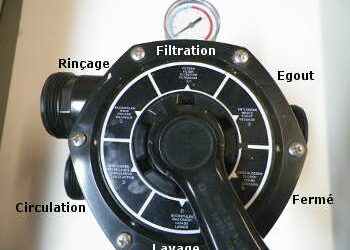

photo vanne 6 voies
